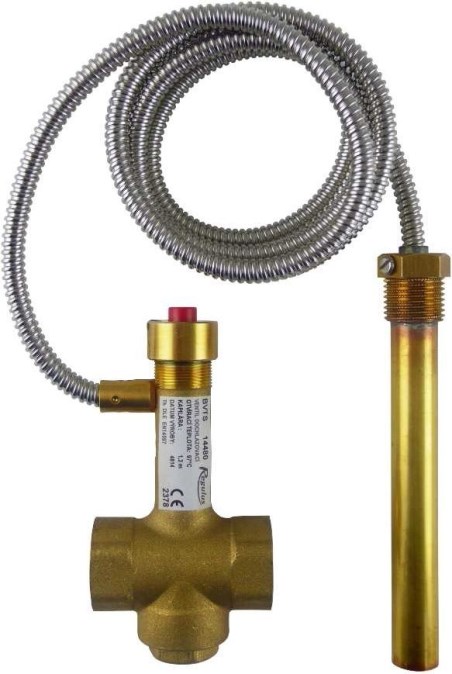

REGULUS BVTS 108-F130-P14 termostatický ventil 3/4", 108°, dochladzovací, s kapilárou 1,3m, mosadz

REGULUS BVTS 108-F130-P14 termostatický ventil 3/4", 108°, dochladzovací, s kapilárou 1,3m, mosadz: Typ ventilu termostatický ventil, Príslušenstvo vhodné pre kotol.

Termostatický ventil BVTS s kapilárou je určený pre dochladenie kotlov na tuhé palivá s dochladzovacím výmenníkom.

Výhody

• prevedenie kapiláry: pevná
• pracovná kvapalina: voda
• montážna poloha: môže byť nainštalovaný v ľubovoľnej pozícii; čidlo musí byť umiestnené do miesta, kde je teplota najvyššia

Technické parametre

• Šírka ventilu: 60 mm
• Výška ventilu: 117 mm
• Priemer čidla: 16 mm
• Dĺžka snímača: 140 mm
• Dĺžka kapiláry: 1,3 m
• Hmotnosť: 0,7 kg
• Menovitá svetlosť: DN 20
• Pripojenie trubiek: G 3/4 "(vnútorný závit)
• Pripojenie na zdroj tepla: G 1/2 "(vonkajší závit)
• Kvs (pri teplote otvorení ventilu + 13 ° C): 2,6 m3 / h
• Otváracie teplota: 108 ± 2 ° C
• Menovitý tlak: PN 10
• Max. pracovný tlak vykurovacej kvapaliny: 6 bar
• Max. pracovný tlak chladiacej vody: 10 bar
• Max. teplota čidla: 133 ° C
• Teplota okolitého prostredia: 0-80 ° C
• Hysteréza: 6 ° C
• Materiál (telo ventilu): mosadz

O produktovom rade

Otvorením prívodu chladiacej vody odvádza teplo z dochladzovacieho výmenníka kotla a tým chráni kotol pred prehriatím

v prípade havarijnej situácie. Teplota otvorenia ventilu je závislá na type ventilu (ventil je nastavený z výroby, toto nastavenie nie je možné užívateľom meniť). Pre správnu funkciu je nutné čidlo kapiláry umiestniť tam, kde je pri prehriatí kotla teplota najvyššia - obvykle priamo v hornej časti kotla alebo na výstupnom potrubí v tesnej blízkosti kotla.

Pre manuálne otvorenie je ventil vybavený aktivačným tlačidlom. Každý ventil prechádza vo výrobe kontrolou správnej

funkcie.
