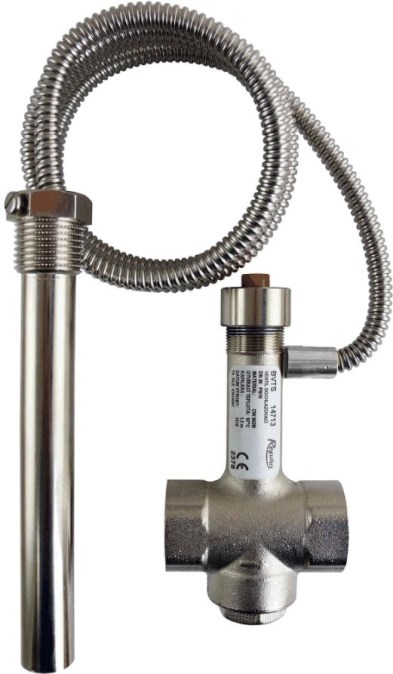

CONCEPT BVTS termostatický ventil 3/4", 97°, dochladzovací, s kapilárou 1,3m, poniklovaný

CONCEPT BVTS termostatický ventil 3/4", 97°, dochladzovací, s kapilárou 1,3m, poniklovaný: Typ ventilu termostatický ventil, Príslušenstvo vhodné pre kotol.

Termostatický ventil BVTS s kapilárou je určený pre dochladenie kotlov na tuhé palivá s dochladzovacím výmenníkom. Otvorením prívodu chladiacej vody odvádza teplo z dochladzovacieho výmenníka kotla a tým chráni kotol pred prehriatím v prípade havarijnej situácie. Teplota otvorenia ventilu je závislá na type ventilu (ventil je nastavený z výroby, toto nastavenie nie je možné užívateľom meniť). Pre správnu funkciu je nutné čidlo kapiláry umiestniť tam, kde je pri prehriatí kotla teplota najvyššia - obvykle priamo v hornej časti kotla alebo na výstupnom potrubí v tesnej blízkosti kotla. Pre manuálne otvorenie je ventil vybavený aktivačným tlačidlom. Každý ventil prechádza vo výrobe kontrolou správnej funkcie.

Výhody

• pre dochladenie kotlov na tuhé palivá s dochladzovacím výmenníkom
• prevedenie kapiláry: pevná
• pracovná kvapalina: voda
• montážna poloha: môže byť nainštalovaný v ľubovoľnej pozícii; čidlo musí byť umiestnené do miesta, kde je teplota najvyššia

Technické parametre

• Šírka ventilu: 60 mm
• Výška ventilu: 117 mm
• Priemer čidla: 16 mm
• Dĺžka sondy: 140 mm
• Dĺžka kapiláry: 1,3 m
• Hmotnosť: 0,7 kg
• Menovitá svetlosť: DN 20
• Pripojenie rúrok: G 3/4" (vnútorný závit)
• Pripojenie na zdroj tepla: G 1/2" (vonkajší závit)
• Kvs (pri teplote otvorenia ventilu + 13 °C): 2,6 m3/h
• Otváracie teplota: 97 ± 2 °C
• Menovitý tlak: PN 10
• Max. pracovný tlak vykurovacej kvapaliny: 6 bar
• Max. pracovný tlak chladiacej vody: 10 bar
• Max. teplota čidla: 125 °C
• Teplota okolitého prostredia: 0-80 °C
• Hysteréza: 6 °C
• Materiál (telo ventilu): poniklovaná mosadz
