BAXI LUNA DUO-TEC MP+ stavebnica kaskádovej kotolne 18,8-170kW, základná, s obslužnou jednotkou QAA75

BAXI LUNA DUO-TEC MP+ stavebnica kaskádovej kotolne 18,8-170kW, základná, s obslužnou jednotkou QAA75: Výkon kotla 170 kW, Palivo pre kotol zemný plyn, Typ kotla kaskáda, Inštalácia kotla závesný, Použitie kotla vykurovanie.

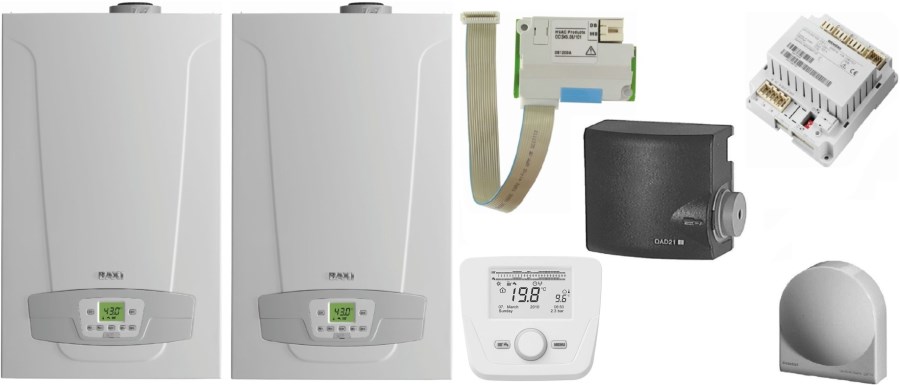

Stavebnica obsahuje:

Výhody

• 2x kondenzačný kotol Luna Duo-tec MP+ 1.90

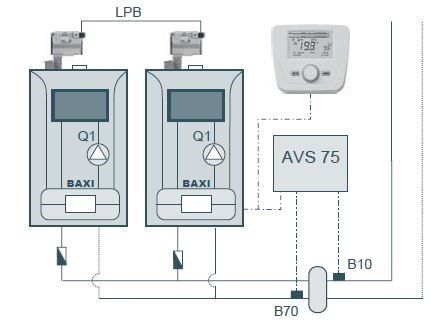

• regulačnú súpravu BAXI KHR715200100: 2x interface pre komunikáciu BUS OCI 345, externý modul AVS75 pre zmiešavaný vykurovací okruh vr. 1 ks príložného snímača teploty QAD36/101, príložný snímač teploty QAD36/101

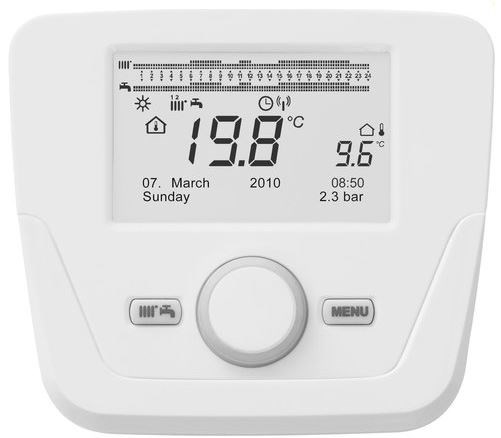

• obslužnú jednotku QAA75
• vonkajšiu sondu SIEMENS QAC34
• výrobok, ktorého vlastnosti zodpovedajú smernici ErP (Ecodesign)
• rozsah modulácie 1:9
• vyspelá elektronika Siemens LMS14 pre riadenie vykurovacích sústav s jedným kotlom aj kaskád
• digitálny ovládací panel s veľkým LCD displejom
• minimálna hmotnosť a rozmery
• modulované obehové čerpadlo vo všetkých modeloch znižujúce prevádzkovú spotrebu elektrickej energie
• poisťovací ventil 4 bar
• plnú reguláciu kaskády a jeden zmiešavaný vykurovací okruh.
• prípravu TÚV
• riadenie až troch zmiešavaných vykurovacích okruhov
• dva priame okruhy (vzduchotechnika a bazén)
• solár
• bezdrôtové prevedenie.
• použitie pre modelové rady Platinum+ ,Luna Duo-tec MP+ ,Power HT+1.50 až 1.110
• obslužná jednotka pre ďalšie vykurovacie okruhy.Vrátane rámčeka s batériami.
• podsvietený displej jednotky

Technické parametre

• Šírka: 600 mm
• Hĺbka: 584 mm
• Výška: 952 mm
• Hmotnosť: 83 kg
• Objem vody v kotle: 9 l
• Priemer deleného oddymenia: 110 mm
• Priemer koaxiálneho oddymenia: 110/160 mm
• Menovitý tepelný výkon KÚRENIE 80/60 °C: 85,0 kW
• Redukovaný tepelný výkon KÚRENIE 80/60 °C: 9,4 kW
• Predpísaný palivo: zemný plyn 2H (G.20) / propán 3P (G. 31)
• Spotreba plynu (G20) - 2H: 1,03-9,25 m3/h
• Spotreba plynu (G31) - 3P: 0,97-6,60 m3/h
• Menovitá účinnosť pri 50/30 °C: 105,5 %
• Rozsah regulácie vykurovacej vody: 25÷80 °C
• Pretlak vykurovacej vody: 0,5-4 bar
• Hmotnostný prietok spalín: 0,005-0,040 kg/s
• Max. teplota spalín: 70 °C
• Elektrické napätie / frekvencia: 230 V / 50 Hz
• Menovitý elektrický príkon: 275 W
• Elektrické krytie: IP X5D
• Trieda NOx: 5
• Priemer dymovodu: 60/100/80/80/80/125 mm
• Energetická trieda kúrenie kotla: A

O produktovom rade

Závesný kondenzačný plynový kotol vhodný pre bytové kotolne s možnosťou riadenia kaskád a väzbou na nadradený regulačný systém.

Regulačná súprava BAXI KHR715200100 umožňuje:

Po doplnení o potrebné čidlá a rozširovacie moduly umožňuje:

Obslužná jednotka QAA75 s rámčekom obsahuje:
