ATMOS ACD03 AGF sada ekvitermnej regulácie

ATMOS ACD03 AGF sada ekvitermnej regulácie: Príslušenstvo vhodné pre kotol, Typ príslušenstva regulácia, Náhradný diel pre kotol.

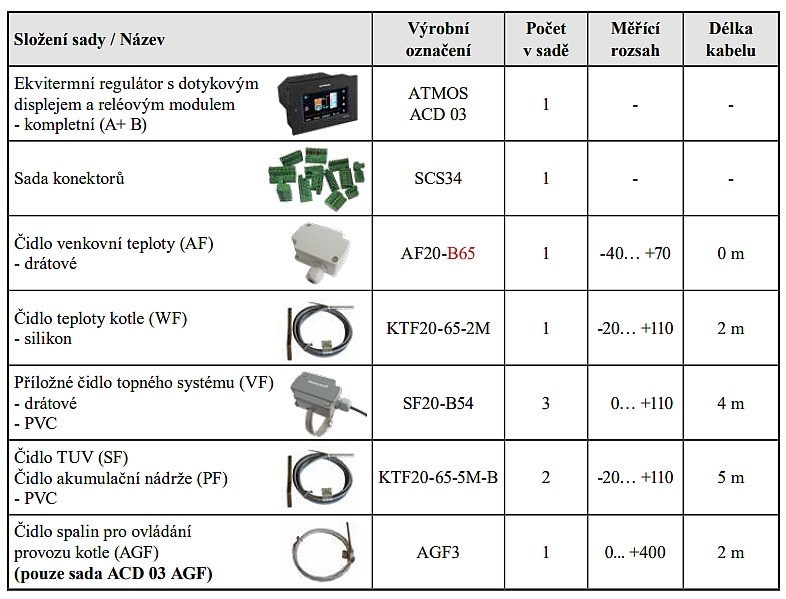

Zloženie sady:

Výhody

• ekvitermický regulátor s dotykovým displejom a reléovým modulom - kompletný (A+ B)
• sada konektorov
• čidlo vonkajšej teploty (AF) - drôtové
• čidlo teploty kotla (WF) - silikón
• príložné čidlo vykurovacieho systému (VF) - drôtové, PVC
• čidlo TÚV (SF), Snímač akumulačnej nádrže (PF), PVC
• čidlo spalín pre ovládanie prevádzky kotla (AGF)
• vykurovanie troch vykurovacích okruhov (napr. dva okruhy klasické radiátory + jeden okruh podlahové vykurovanie) alebo jeden kotlový okruh a dva vykurovacie okruhy - kotlový okruh pre dodržanie minimálnej teploty vratnej vody do kotla 65 °C, pomocou trojcestného miešacieho ventilu so servopohonom a čerpadlom a vykurovania dvoch vykurovacích okruhov (napr. klasické radiátory)
• ohrev teplej úžitkovej vody (TÚV) na požadovanú teplotu (napr. 55 °C)
• solárny ohrev cez slnečné kolektory
• optimálne nabíjanie a vybíjanie akumulačných nádrží podľa požiadaviek zákazníka
• automatické prepínanie prevádzky dvoch zdrojov tepla (kotlov), napr. kotly na drevo a zemný plyn / drevo a pelety
• kompletná prevádzka kotla na základe potrieb vykurovacieho systému vrátane odťahového ventilátora

Technické parametre

• Napájacie napätie: 230 V ±10 %
• Frekvencia napájania: 50 Hz
• Príkon v pohotovostnom režime: 2,8 W (5,0 VA)
• Max. zapínací prúd: max. 35 A / 230 V
• Max. dĺžka vodičov pre zbernicu RS485: 200 m (celkový súčet)
• Teplota okolia: 0°C - 60°C
• Teplota skladovania: -20 °C - 60 °C
• Vlhkosť relatívna: 0 - 90 % (nekondenzujúca)
• Stupeň ochrany/elektrické krytie: IP 20
• Trieda ochrany pred úrazom elektrickým prúdom EN 60730-1: I
• Kategória prepätia EN 60730-1: II
• Odporúčaná poistka: tavná poistka keramická max. 6,3 A / 1500A
• Materiál puzdra regulátora: Polyamid (Saxamid) samozhášavý UL94 V0

O produktovom rade

Rozmery puzdra (ŠxVxH):

Regulátor ACD 03/04A s pripojeným modulom ACD 03B a konektormi 144x96x110 mm

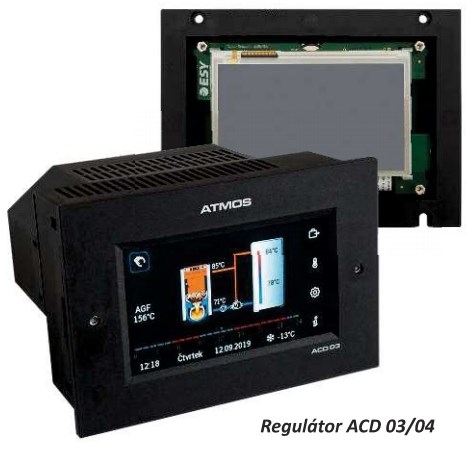

Regulátor ACD 03/04A - 144 x 96 x 75 mm

Reléový modul ACD03/04B - 133 x 65 x 55 mm

Hmotnosť:

Regulátor ACD 03/04A - 390 g

Reléový modul ACD 03/04B - 215 g

Regulátor je schopný riadiť nasledujúce:

Odporúčaná sada pre kotly s ručným prikladaním (so snímačom spalín). Ekvitermická regulácia ATMOS ACD 03 je novým regulačným prvkom s dotykovým farebným displejom umožňujúcim jednoduché ovládanie kotla a vykurovacieho systému intuitívnym spôsobom podľa najmodernejších trendov.
